MD2 Doorvoerdichting

Vorige pagina

Muurdoorvoerdichtingssysteem MD2 is ontworpen voor het eenvoudig gas-en waterdicht afsluiten van alle kabel-en leidingdoorvoeringen. MD2 dicht niet alleen de ruimte tussen de kabel of leiding en de mantelbuis, maar ook de eventuele ruimte tussen de mantelbuis en de sparing.

Geschikt voor buizen met een diameter van 40 mm tot 200 mm en kabels of pijpen met een diameter tot 160 mm.

Download MDII Flyer
Download Productblad

Filoform doorvoerdichtingen type MD zijn gebaseerd op speciaal ontwikkelde twee-componenten expanderende polyurethaanhars.

Het polyurethaan afdichtingsmiddel is verpakt in een transparante kunststof mengbuidel en voorzien van een schroefring. In deze buidel zijn de twee componenten gescheiden door een klemprofiel. Na verwijdering van het klemprofiel worden de twee componenten eenvoudig gedurende 30 seconden gemengd. De verpakking is nu klaar voor gebruik en kan eenvoudig geopend worden door middel van de meegeleverde schroefnippel.

Na het ingieten van de hars expandeert het CFK-vrije afdichtingsmiddel door vorming van CO². Hierna vindt de doorharding plaats door polymerisatie. Tijdens het expanderen dringt het polyurethaanafdichtingsmiddel in alle poriën en vult de vrije ruimte volledig op, onafhankelijk van de vorm van de doorvoeropening en onafhankelijk van de diameter van de kabel of leiding. Het Filoform 2-componenten polyurethaanafdicthingsmiddel biedt naast een 100% gas-en waterdichte afdichting tevens een optimale mechanische sterkte.

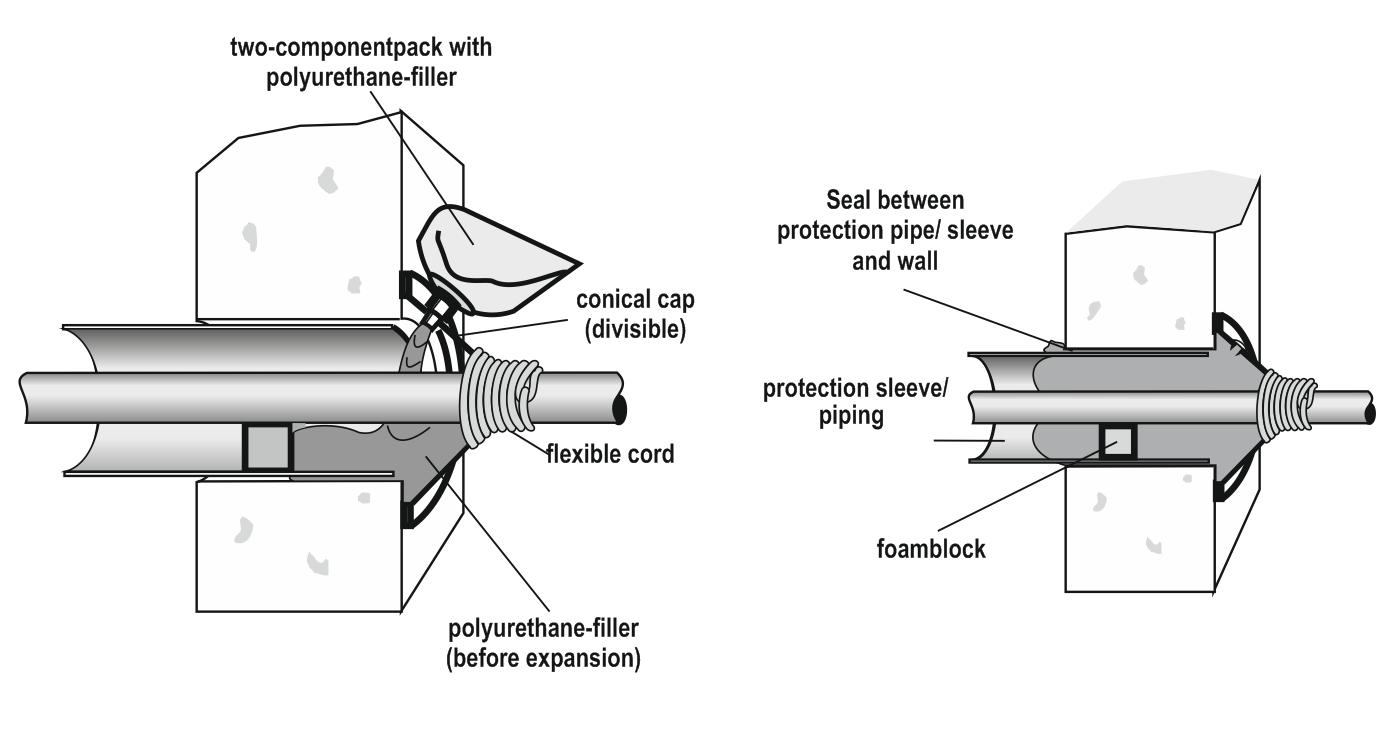

MDII EN

  • Gas- en waterdicht 1,0 bar
  • Radon bestendig
  • Conische kap wordt tegen de muur gefixeerd middels een trekkoord op de kabel
  • Geschikt voor het doorvoeren van meerdere kabels
  • Eenvoudige en snelle montage
  • Een complete set voor één doorvoerdichting
  • Dicht af op alle gebruikelijke materialen: PVC&PE ommantelde kabels, GPLK, HDPE buizen en PE drinkwaterleidingen
  • Hoge mechanische sterkte, bestand tegen grondbewegingen, schokken en vibraties
  • Geschikt voor renovatiewerken, kan eenvoudig achteraf aangebracht worden
  • Geen bouwkundige voorzieningen nodig
  • Meer dan 30 jaar operationele praktijkervaring
  • Snelle en eenvoudige installatie voor elke vorm doorvoer
Eigenschappen Eenheid Waarde
Starttijd expansie seconden > 95
Eindtijd expansie minuten 15
Drukweerstand N / cm² > 60
Dichtheid 1,0bar 30 dagen geen lekkage
Dichtheid 10m waterkolom 30 dagen geen lekkage
Volumevastheid in water kubus, ribbe 10cm geen verandering
Temperatuurcycli, -20°C tot +40°C 10 opeenvolgende cycli geen lekkage
Trillingstest 10 Hz/amplitude 3mm 240 uur geen lekkage
Axiale trekkracht diameter x 10 N geen lekkage
Weerstand tegen buiging kabels 45° in 2 richtingen >250mm geen lekkage
Expansie polyurethaan-vulmiddel in buis cm < 40
Temperatuurbestendigheid °C +120
Chemische bestendigheid
0,1N Na₂SO₄ 30 dagen geen aantasting
0,1N NaCl 30 dagen geen aantasting
0,1N H₂SO₄ 30 dagen geen aantasting
0,1N NaOH 30 dagen geen aantasting
Dieselolie 30 dagen geen aantasting
Benzine 30 dagen geen aantasting
Bestendigheid
Schimmels   goed
Radon gas   geen doorgang
Knaagdieren   goed
Houdbaarheid maanden minimaal 30
Meer informatie
Meer informatie

Download: MSDS safety sheet

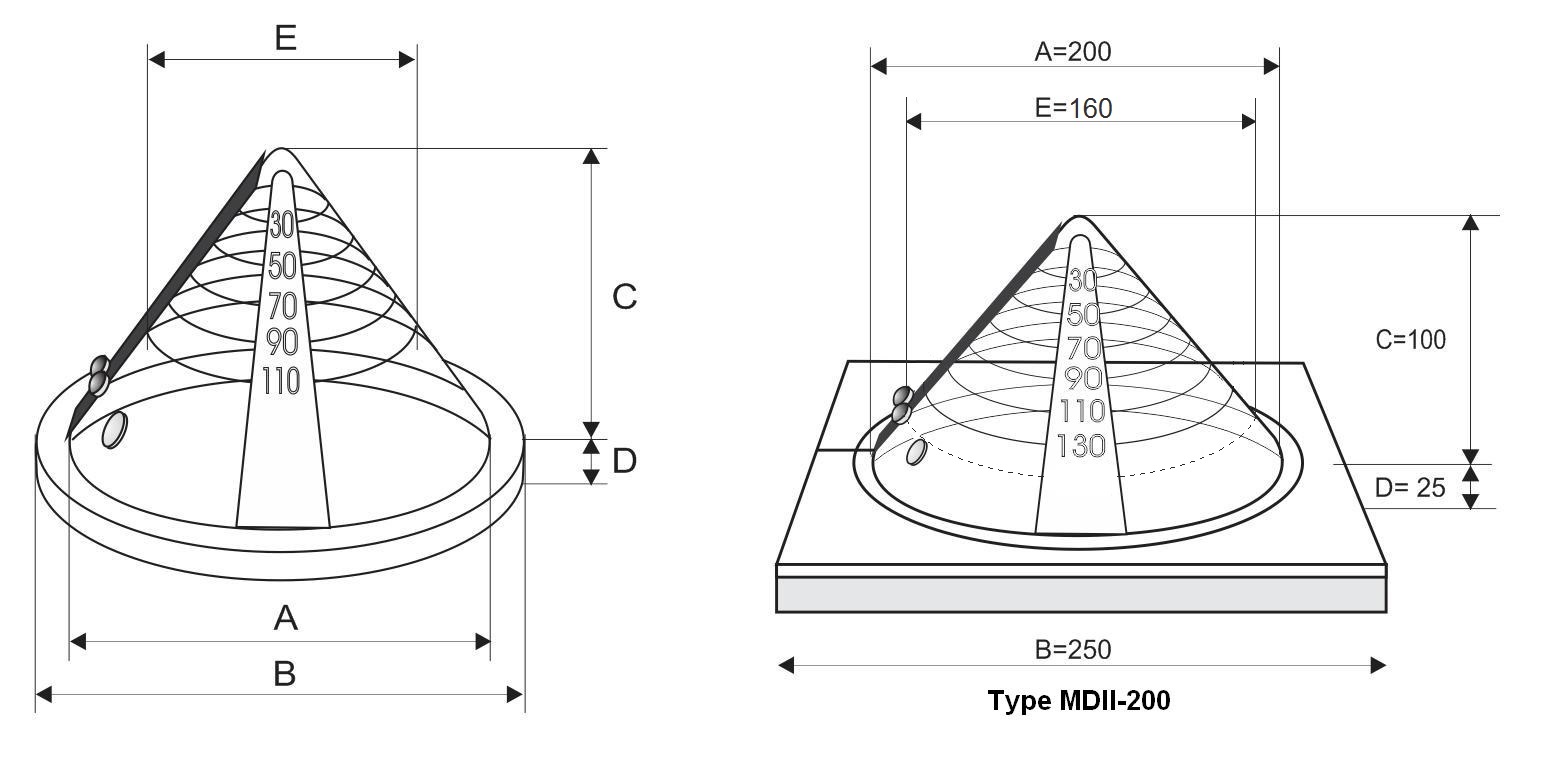

MDII Dimensions

  MD2-50 MD2-110 MD2-125 MD2-160 MD2-200 MD2-250
A 80 130 150 200 200 300
B 100 150 170 220 250 350
C 80 75 70 90 100 130
D 16 15 15 15 25 25
E 40 70 90 130 160 250
Home page product list Nee
Producten
Gegroepeerde productitems
Art.nr. Product Naam Doorvoer diameter min.-max. (mm) Diameter kabels of leidingen van-tot (mm)

Bestel altijd per besteleenheid of een veelvoud hiervan.


Voer bij 'Aantal' het aantal stuks in wat u wilt bestellen/aanvragen.

(Houdt hierbij rekening met de besteleenheid.)

Besteleenheid
Aantal
80271 MD2 50mm doorvoerdichtingsset Ø 50 max. Ø 40 max. Besteleenheid per stuk
80261 MD2 110mm doorvoerdichtingsset Ø 110 max. Ø 70 max. Besteleenheid per stuk
80251 MD2 125mm doorvoerdichtingsset Ø 125 max. Ø 90 max. Besteleenheid per stuk
80241 MD2 160mm doorvoerdichtingsset Ø 160 max. Ø 130 max. Besteleenheid per stuk
80246 MD2 200mm doorvoerdichtingsset Ø 200 max. Ø 160 max. Besteleenheid per stuk
80247 MD2 250mm doorvoerdichtingsset Ø 250 max. Ø 200 max. Besteleenheid per stuk
